【动态】一张PCB板，到底是由哪些部分组成的？

我们每天都在使用手机、电脑、汽车，但很少有人仔细看过那块绿色的“板子”——PCB（印制电路板）。它看起来就是一块平平的板子，但实际上，它是由多层结构精密叠加而成的。

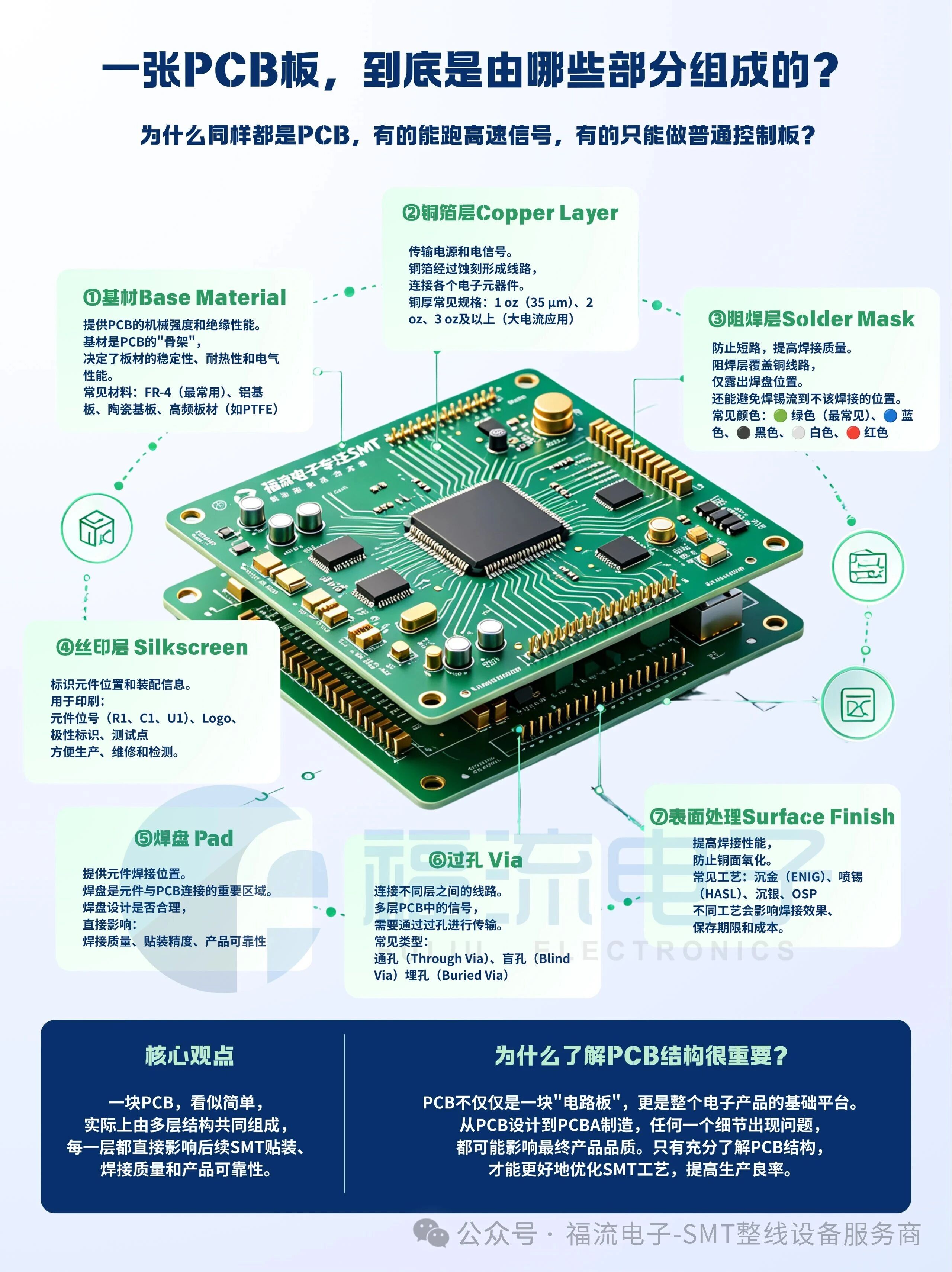

为什么同样都是PCB，有的能跑高速信号，有的只能做普通控制板？区别就在这每一层的材料和工艺上。今天，我们就来拆解一块PCB的六大核心组成部分。

一、基材：PCB的“骨架”

基材是PCB的基础，提供机械强度和绝缘性能。它决定了板材的稳定性、耐热性和电气性能。

• FR-4：最常用的玻璃纤维环氧树脂基材，性价比高，适用于大多数电子产品

• 铝基板：导热性好，用于LED照明、功率器件

• 陶瓷基板：导热性极佳，用于军工、航空航天、大功率器件

• 高频板材（如PTFE）：介电损耗低，用于5G基站、AI服务器、射频微波电路

二、铜箔层：信号的“血管”

铜箔层是PCB上传输电源和电信号的通道。铜箔经过蚀刻形成线路，连接各个电子元器件，就像人体的血管和神经。

铜箔的厚度直接影响载流能力和信号质量：

• 1oz（约35μm）：标准厚度，适用于大多数数字电路和低功耗应用

• 2oz（约70μm）：用于需要更高载流能力的电源电路

• 3oz及以上：用于大电流应用，如电机驱动、电源模块

三、阻焊层：线路的“保护衣”

阻焊层（俗称绿油）覆盖在铜线路上，仅露出焊盘位置。它的作用是：

• 防止短路：防止相邻线路在焊接时意外连锡

• 保护铜线路：防止氧化、划伤

• 提高焊接质量：阻焊层还能避免焊锡流到不该焊接的位置

常见颜色：绿色（最常用）、蓝色、黑色、白色、红色——颜色不同但不影响性能。

四、丝印层：装配的“地图”

丝印层印刷在阻焊层之上，用于标识元件位置和装配信息：

• 元件位号（R1、C1、U1）

• 公司Logo

• 极性标识（如二极管方向、IC一脚标记）

• 测试点标记

这些信息方便生产、维修和检测——没有丝印层，工人就不知道哪个位置该贴什么元件。

五、表面处理：焊盘的“防锈涂层”

铜焊盘在空气中容易氧化，影响焊接质量。表面处理就是在焊盘上覆盖一层保护性金属层，防止铜面氧化，同时提高可焊性。

常见工艺：

• 沉金（ENIG） ：金覆盖铜面，抗氧化性强，焊接性好，适用于高可靠性产品（如通信设备、医疗电子）

• 喷锡（HASL） ：成本较低，适用于普通消费电子产品，但表面平整度不如沉金

• 沉银：成本适中，适用于高频电路

• OSP：有机保焊膜，成本最低，但保存期限较短

不同工艺会影响焊接效果、保存期限和成本，需要根据产品定位合理选择。

六、焊盘与过孔：层间互连的“桥梁”

• 焊盘：提供元件焊接位置，是元件与PCB连接的重要区域。焊盘设计的合理性直接影响焊接质量、贴装精度和产品可靠性。

• 过孔：连接不同层之间的线路。常见类型包括通孔（贯穿整个PCB）、盲孔（连接外层与内层）、埋孔（仅在内层之间）。

在多层PCB中，过孔是实现高密度布线、支撑高速信号传输的关键。

一块PCB看似简单，实际上由多层结构共同组成——从基材到铜箔，从阻焊到表面处理，每一层都直接影响后续SMT贴装、焊接质量和产品可靠性。

了解PCB结构，不只是为了“看懂电路板”，更是为了在PCB设计、SMT工艺优化和良率提升之间建立清晰的因果关系。从PCB设计到PCBA制造，任何一个细节出现问题，都可能影响最终产品品质。只有充分了解PCB结构，才能更好地优化SMT工艺，提高生产良率。
